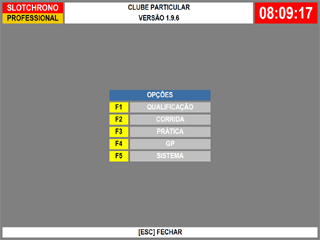

TELA PRINCIPAL

Hardware e software para gerenciamento de corridas em pistas de auto-modelismo de fenda, autorama ou slotcar. Desenvolvido com a finalidade de atualizar a tecnologia empregada neste tipo de atividade e assim tirar proveito dos melhores recursos disponíveis dos computadores pessoais e também do alto desempenho dos micro-controladores existentes.

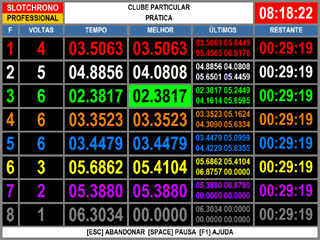

TELA DE PRÁTICA

Requisitos para instalação

Pista de autorama de 1 a 8 fendas
Sensores contadores de voltas instalados
Quadro de controle de energia instalado
Computador padrão IBM-PC
Sistema operacional Windows 7, 8 ou 8.1

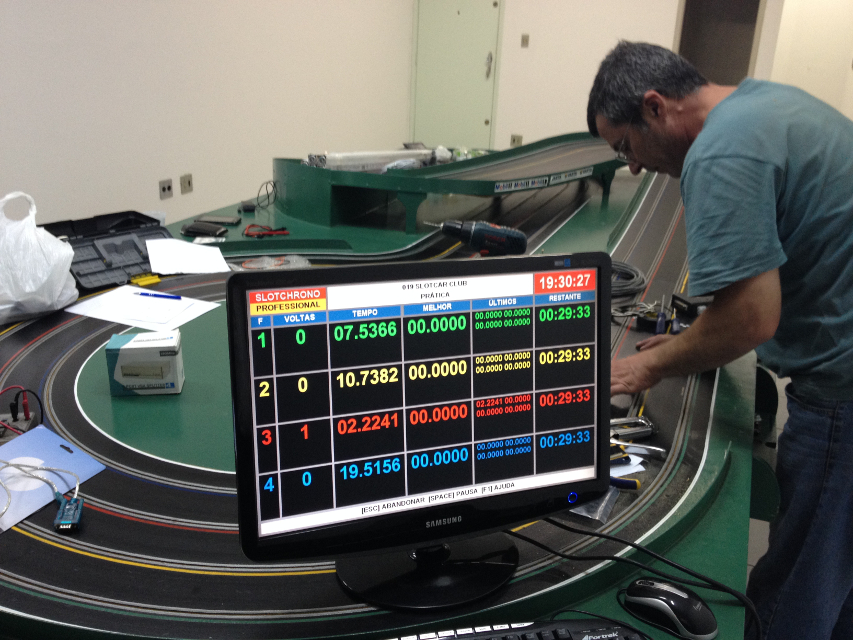

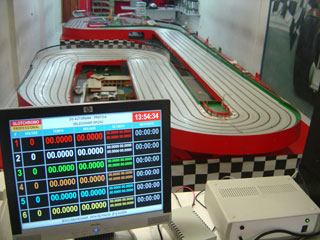

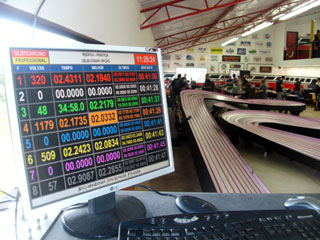

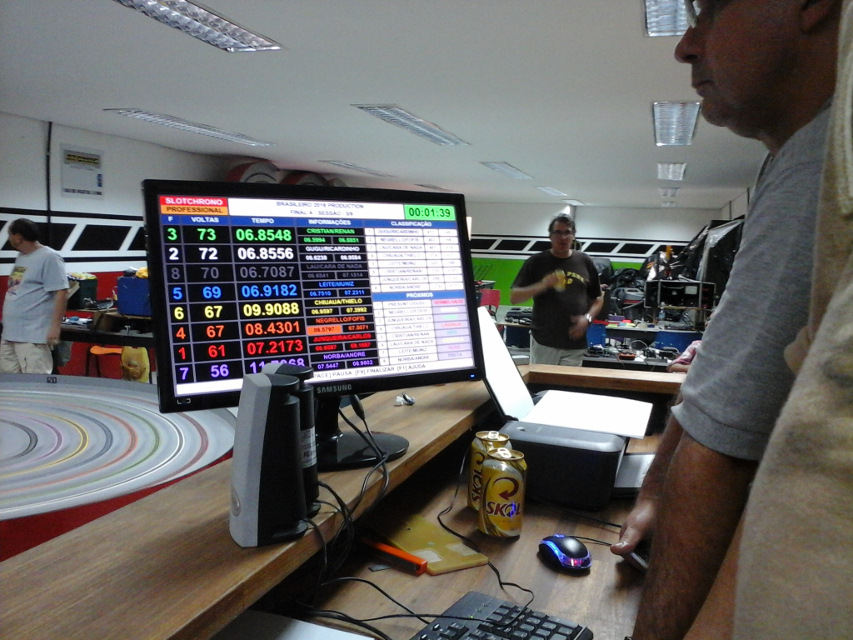

TELA DE CORRIDA

Software

Telas gráficas ricas em informações
Modos : qualificação, corrida e prática
Ordenação de resultados em tempo real
Tempos médios e melhores, em tempo real
Salva resultados em formato html
Operação em qualquer idioma
Mensagens faladas
Gerenciamento de grande-prêmio

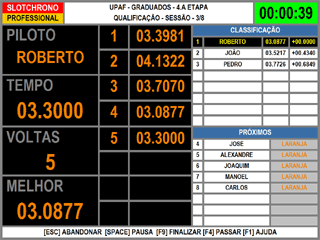

TELA DE QUALIFICAÇÃO

Sintetizador de vozes

Construído sobre plataforma SAPI 5
Vozes instaláveis e configuráveis
Mensagens faladas em toda a operação
Velocidade e volume da fala configuráveis

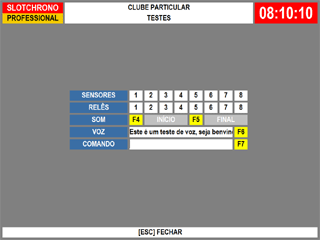

TELA DE TESTES

Hardware

Micro-controlado
8 sensores de entrada opto-isolados
8 canais individuais para controle de fendas
Rotação de fendas programável
Precisão 0,0001s, com relógio interno
Sensores de contato, ópticos ou magnéticos
Interface serial ou usb ( com conversor )
Console externa ao computador
TELA DE RESULTADOS

Requisitos para o computador

Processador de 1,0 GHz ou superior
1GB de RAM - mínimo
Monitor para 1024x768 - 32 bits
Placa de som
Porta serial RS232
Porta USB 2.0

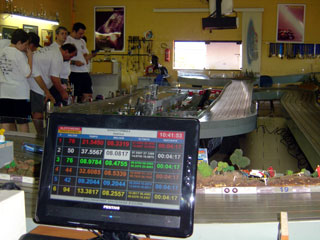

Pistas


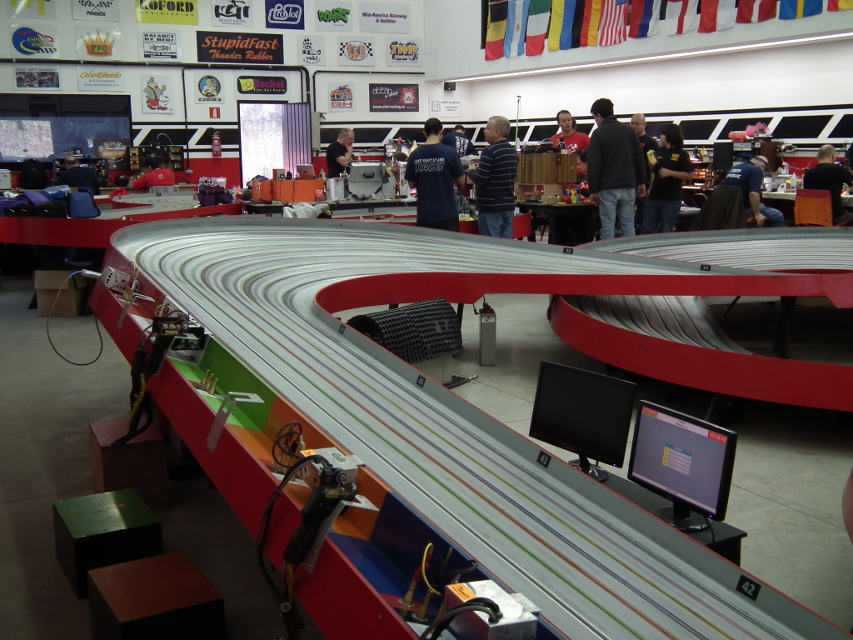

Eventos


Galeria




Guia de Instalação do software


Software :

1. Faça uma cópia de segurança da pasta onde o sistema está instalado, geralmemnte : "c:\slotchrono".

2. Baixe em downloads a versão que deseja instalar "slotchrono_install_prof_X_X_XX.exe" para uma pasta temporária no computador.

3. Execute, a partir da pasta temporária, o instalador : "slotchrono_install_prof_X_X_XX.exe" e clique no botão install.

4. O instalador irá detectar se há ou não uma instalação existente e fazer os procedimentos necessários.

Voz em português :

1. Crie uma pasta temporária no computador.

2. Baixe em downloads "VOZ SAPI 5 - BR" para a pasta temporaria criada

3. Na pasta temporaria, clique com o botão direito do mouse sobre "voz_sapi5.zip" e use a opção "extrair".

4. Localize, na pasta temporária, o arquivo "voz_sapi5.exe" e execute-o.

5. Siga es instruções na tela.

6. Após o final da instalação, reinicie o computador.

Guia de Instalação do hardware


Vista frontal da console :

  ┌────────────────────────────────────────────────────┐
  │   ┌───┐                                    ┌───┐   │
  │   │ A │                                    │ B │   │
  │   └───┘                                    └───┘   │
  │   ┌───┐                                    ┌───┐   │
  │   │ C │                                    │ D │   │
  │   └───┘                                    └───┘   │
  └────────────────────────────────────────────────────┘

  A = Led indicador de ligado.
  B = Led indicador de funcionamento.
  C = Chave liga/desliga console.
  D = Botão liga/desliga pista.


Vista traseira da console :

  ┌────────────────────────────────────────────────────┐
  │                                                    │
  │   ┌────────┐   ┌────────┐    ┌────────┐            │
  │   │   A    │   │   B    │    │   C    │            │
  │   └────────┘   └────────┘    └────────┘    ┌───┐   │
  │                                            │ D │   │
  │                                            └───┘   │
  └────────────────────────────────────────────────────┘

  A = Conector DB9 para acionamento dos reles.
  B = Conector DB9 ou USB para comunicação com PC.
  C = Conector DB9 para entrada dos sensores.
  D = Cabo de energia ( 90~240 VAC - bivolt )


Conector DB9 para acionamento dos reles :

  ┌─────────────────┐
  │  1  2  3  4  5  │  1 até 8 = Fendas
  │    6  7  8  9   │  9 = Comum
  └─────────────────┘

  Esquema de ligação :

  ┌─────────┐    ┌────────────────────┐
  │ Console │    │ Relê tipo auxiliar │
  └─────────┘    └────────────────────┘
                     ┌────────────┐
                     │     87     │
  1 ───────────────► │ 85     86  │───┐
                     │     30     │   │
  .                  └────────────┘   │
  .                                   │
  .                  ┌────────────┐   │
                     │     87     │   │
  8 ───────────────► │ 85     86  │───┤
                     │     30     │   │
                     └────────────┘   │
                                      │
  9 ◄─────────────────────────────────┘



Conector DB9 para entrada dos sensores :

  ┌─────────────────┐
  │  1  2  3  4  5  │
  │    6  7  8  9   │
  └─────────────────┘

   1 até 8 = Fendas
   9       = Comum

  Esquema de ligação :

  ┌─────────┐        ┌──────────────┐
  │ Console │        │ Sensor pista │
  └─────────┘        └──────────────┘
  1 ────────────────────► ───| |────┐
  .                                 │
  .                                 │
  .                                 │
  8 ────────────────────► ───| |────┤
                                    │
  9 ◄───────────────────────────────┘


Conector DB9 para comunicação com PC :

  ┌─────────────────┐
  │  5  4  3  2  1  │
  │    9  8  7  6   │
  └─────────────────┘

  1=NC    2=TX   3=RX    4=NC   5=GND
  6=NC    7=NC   8=NC    9=NC

  Esquema de ligação :

  ┌─────────┐              ┌────┐
  │ Console │              │ Pc │
  └─────────┘              └────┘
  2 ─────────────────────► 2 RX
  3 ◄───────────────────── 3 TX
  5 ◄────────────────────► 5 GND



Esquema de ligação pista positiva :


        ┌────/\/\/────────────────────┐
        │  CONTROLE         FREIO     │
        │              ┌────/\/\/─────┤
  ┌─────┴────┐   ┌─────┴────┐   ┌─────┴────┐
  │          │   │          │   │          │
  └─────┬────┘   └─────┬────┘   └─────┬────┘
        ▼              ▼              ▼
        ▲              ▲              ▲
  ┌─────┴────┐   ┌─────┴────┐   ┌─────┴────┐
  │  BRANCO  │   │ VERMELHO │   │  PRETO   │
  ├──────────┤   ├──────────┤   ├──────────┤
  │  POWER   │   │ BRAKES   │   │  TRACK   │
  │          │   │          │   │  WIPER   │
  └───────┬──┘   └────┬─────┘   └─────────┬┘
          │           │                   │
      ┌───┴──┐        │                   │
      │ RELE │        │                   │
      └───┬──┘        │                   │
          │           │                   │
  ┌───────┴──┐        │          ┌─┐     ┌┴┐
  │       +  │        │          │ │     │ │
  │ FONTE    │        │          │ │  ▲  │ │
  │       -  ├────────┴──────────┤ │  │  │ │
  └──────────┘                   │ │  │  │ │
                                 │ │     │ │
                                 └─┘     └─┘
  Chama-se de "pista positiva" quando se
  controla a parte positiva do circuito.



Esquema de ligação pista negativa :


        ┌────/\/\/────────────────────┐
        │  CONTROLE         FREIO     │
        │              ┌────/\/\/─────┤
  ┌─────┴────┐   ┌─────┴────┐   ┌─────┴────┐
  │          │   │          │   │          │
  └─────┬────┘   └─────┬────┘   └─────┬────┘
        ▼              ▼              ▼
        ▲              ▲              ▲
  ┌─────┴────┐   ┌─────┴────┐   ┌─────┴────┐
  │  BRANCO  │   │ VERMELHO │   │  PRETO   │
  ├──────────┤   ├──────────┤   ├──────────┤
  │  POWER   │   │ BRAKES   │   │  TRACK   │
  │          │   │          │   │  WIPER   │
  └───────┬──┘   └────┬─────┘   └─────────┬┘
          │           │                   │
      ┌───┴──┐        │                   │
      │ RELE │        │                   │
      └───┬──┘        │                   │
          │           │                   │
  ┌───────┴──┐        │          ┌─┐     ┌┴┐
  │       -  │        │          │ │     │ │
  │ FONTE    │        │          │ │  │  │ │
  │       +  ├────────┴──────────┤ │  │  │ │
  └──────────┘                   │ │  ▼  │ │
                                 │ │     │ │
                                 └─┘     └─┘
  Chama-se de "pista negativa" quando se
  controla a parte negativa do circuito.



Referências internacionais sobre "polaridade" de pistas.

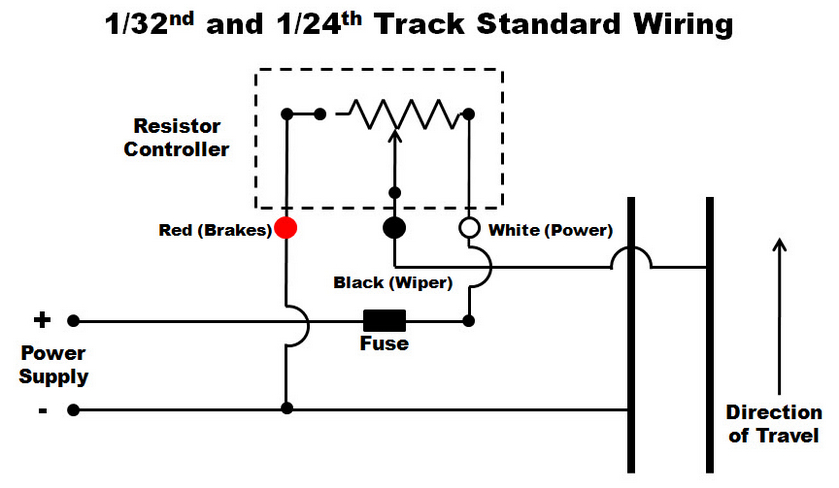

PISTA POSITIVA

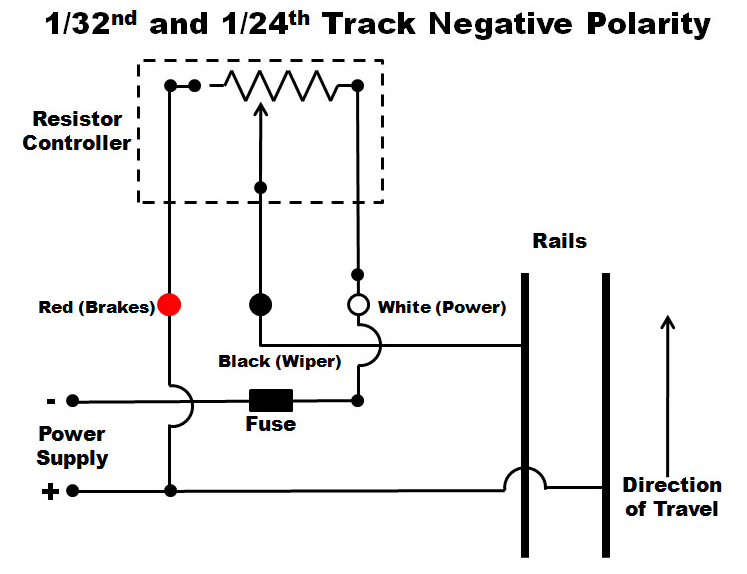

PISTA NEGATIVA

Guia de Configuração


Passos iniciais :

1. Conecte a console na porta serial, no adaptador usb ou numa porta usb. Conforme o tipo da console.

2. Ligue a console.

3. Execute "slotchrono.exe".

4. A partir da tela principal. Pressione F5 para acessar as opções do sistema.

5. Pressione F3 para acessar a tela de testes.

6. Caso veja a tela de testes é porque a comunicação entre o PC e a console esta estabelecida.

7. Caso não veja a tela de testes vá para uma das sessões sobre porta de comunicação. Serial, adaptador ou usb.

Porta de comunicação tipo serial :

1. No Windows , em "Meu computador, Gerenciar, Gerenciador de Disposistivos, Portas de Comunicação; Localize qual nome tem a porta serial do computador.

2. A partir da tela principal. Pressione F5 para acessar as opções do sistema.

3. Pressione F2 para acessar a tela de parâmetros.

4. Localize na lista o parâmetro "porta de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

5. Preencha o parâmetro com o nome da porta localizado no Windows . Exemplo : "COM1" , "COM2", etc...

6. Localize na lista o parâmetro "tipo de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

7. Preencha o parâmetro com "RS232".

8. Localize na lista o parâmetro "taxa de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

9. Preencha o parâmetro com "115200".

10. Saia do sistema e repita os passos iniciais.

Porta de comunicação tipo adaptador usb :

1. Conecte no PC seu adaptador usb. Instale os drivers fornecidos pelo fabricante.

2. No Windows , em "Meu computador, Gerenciar, Gerenciador de Disposistivos, Portas de Comunicação; Localize qual nome tem a porta serial do adaptador.

2. A partir da tela principal. Pressione F5 para acessar as opções do sistema.

3. Pressione F2 para acessar a tela de parâmetros.

4. Localize na lista o parâmetro "porta de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

5. Preencha o parâmetro com o nome da porta localizado no Windows . Exemplo : "COM5" , "COM6", etc...

6. Localize na lista o parâmetro "tipo de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

7. Preencha o parâmetro com "RS232".

8. Localize na lista o parâmetro "taxa de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

9. Preencha o parâmetro com "115200".

10. Saia do sistema e repita os passos iniciais.

Porta de comunicação tipo usb :

1. A partir da tela principal. Pressione F5 para acessar as opções do sistema.

2. Pressione F2 para acessar a tela de parâmetros.

3. Localize na lista o parâmetro "tipo de comunicação". Use o filtro "SISTEMA" para facilitar a localização.

4. Preencha o parâmetro com "USB".

5. Saia do sistema e repita os passos iniciais.
